首页 >> 辅助气动元件 >> SQU三通变径接头

气管/公制, 螺纹/外螺纹, Rc(PT)

SQ系列 (快速接头- SQU Reducer union Y )

JIETOU_1
JIETOU_2
  • 气管安装拆卸方便
    气管插入到头即可安装。拆卸时, 用手指按住接口,
    拉气管即可,时间只有1~2秒。
    气管的安装拆卸不需要任何工具.
  • 接管容易
    SQH型 Ф4, Ф6, Ф8的螺纹内侧有六角槽,
    在狭小的空间也易于接管。螺纹进行了密封处理,
    安装时不需要额外的密封材料.
JIETOU_3

规格

1)使用流体 : 空 气 (Air)
2)最高使用压力 : 9.9 kgf/cm2 (990 kPa)
3)环境温度 : 0 ~ 60 0 C
4)材质 : 聚氨脂软管, 尼龙管


型号选择

1)接头形式
2)气管外径 : Ф4 / Ф6 / Ф8 / Ф10 / Ф12
3)螺纹尺寸 : 01(PT1/8) / 02(PT1/4) / 03(PT3/8) / 04(PT1/2)
4)无记号 : 标准型
X-2 : 防铜离子型

SQU

SQU Reducer union Y

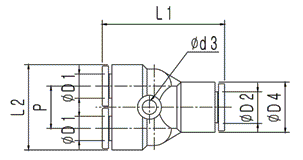

SQU(Union)_3 SQU(Union)_4
型号 适用气管外径 (D1) 适用气管外径 (D2) P L 1 L 2 d 3 D 4
SQU 04-06 04 06 10.2 34.4 20.4 3.5 12.6
SQU 06-08 06 08 12.4 36.2 25 4.2 14.7
SQU 08-10 08 10 14.4 41 29.1 4.3 17.6
SQU 10-12 10 12 17.2 46.2 46.2 4.3 20

单位 : mm
