首页 >> 方向控制阀 >> DM系列气阀
 |
- 3.5 PORT MECHANICAL VALVE
- DM系列
- 高强度
- 多样的选项
- 型号变更容易
- 卓越的耐久性
 |
| 1 机械阀 |
|
| 2 阀身形式 |
2 : B 型
3 : C 型
4 : D 型
5 : E 型
※参照下面的图 |
| 3 TYPE OF ACTUATION |
30 : 2 位3通常开/常闭
50 : 2 位5通 |
| 4 安装 |
无记号 : 无
B : Bracket |
| 5 接口口径 |
01 : 1/8
02 : 1/4 |
| 6 驱动形式 |
B : 基本型
R : 滚轮杠杆型
RB : 滚轮轴承型
R2 : 一方向滚轮杠杆型
RB2 : 一方向滚轮轴承型
E : 按钮型(磨茹状)
P : 按钮型(平型）
S : 旋转选择型 |
Bracket 型号(另外定购时)
DM450用 : DM-4B
DM550用 : DM-5B
※DM230, 330 Series 无 |
| B TYPE |
C TYPE |
D TYPE |
E TYPE |
 |
 |
 |
 |
标准规格
| 型号 |
DM230 |
DM330 |
DM450 |
DM550 |
| 流体 |
空气，不活性气体 |
| 使用压力 |
0~7kgf/cm2(动作型) |
1.5~7kgf/cm2(PILOT型) |
| 有效过流面积mm2(Cv) |
11.0(0.6) |
19.0(1.0) |
14.0(0.7) |
19.0(1.0) |
| 润滑 |
无需要(但,润滑时 用ISO VG 32) |
| |
Rc(PT)1/8 |
Rc(PT)1/4 |
Rc(PT)1/8 |
Rc(PT)1/4 |
| 驱动形式 |
基本型/滚轮轴承型/按钮型(磨茹状)/按钮型(平型)/旋转选择型 |
| 符号 |
|
|
DM230-01B (基本型)
DM230-01R2 (一方向滚轮杠杆型/ DM230-01R2B(一方向滚轮轴承型)
| F.O.F |
2.5kgf |
| P.T |
1,5mm |
| O.T |
2mm |
| T.T |
3.5mm |

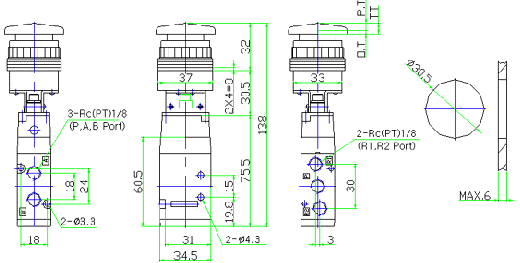

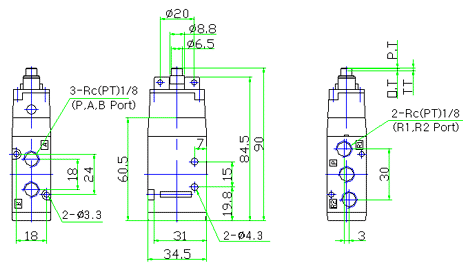

DM230-01E (按钮型/磨茹状)
| F.O.F |
2.6kgf |
| P.T |
4.9mm |
| O.T |
1.6mm |
| T.T |
6.5mm |
DM230-01P (按钮型/平型)
| F.O.F |
2.6kgf |
| P.T |
4.9mm |
| O.T |
1.6mm |
| T.T |
6.5mm |

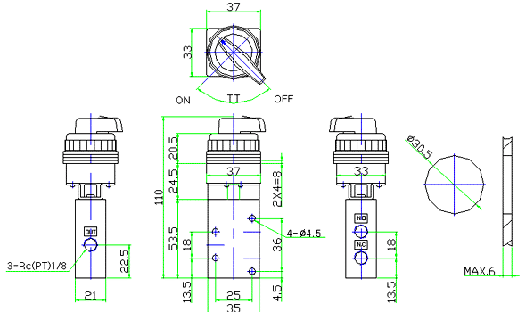

DM230-01S (旋转选择型)
DM330-02B (基本型)
| F.O.F |
2.2kgf |
| P.T |
3mm |
| O.T |
2mm |
| T.T |
5mm |
DM330-02R (滚轮杠杆型)
| F.O.F |
1.2kgf |
| P.T |
6.5mm |
| O.T |
4.5mm |
| T.T |
11mm |
DM330-02B (一方向滚轮杠杆型) DM330-02R2B(一方向滚轮轴承型)
DM330-02E(按钮型/磨茹状)
| F.O.F |
3.0kgf |
| P.T |
4.9mm |
| O.T |
1.6mm |
| T.T |
6.5mm |
DM330-02P(按钮型/平型)
| F.O.F |
3.0kgf |
| P.T |
4.9mm |
| O.T |
1.6mm |
| T.T |
6.5mm |
DM330-02S(旋转选择型)
DM450-01B (基本型)
| F.O.F |
1.5kgf |
| P.T |
1mm |
| O.T |
1.5mm |
| T.T |
2.5mm |
DM450-01R (滚轮杠杆型)
| F.O.F |
1.0kgf |
| P.T |
1.5mm |
| O.T |
1.5mm |
| T.T |
3mm |
DM450-01E (按钮型/磨茹状)
| F.O.F |
1.5kgf |
| P.T |
4.6mm |
| O.T |
1.5mm |
| T.T |
6mm |
DM450-01P (按钮型/平型)
| F.O.F |
1.5kgf |
| P.T |
2.5mm |
| O.T |
1.5mm |
| T.T |
4mm |
DM250-01S (旋转选择型)

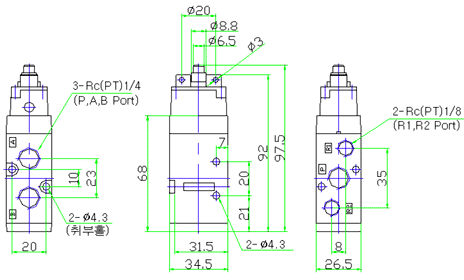

DM550-02B (基本型)
| F.O.F |
1.5kgf |
| P.T |
1mm |
| O.T |
1.5mm |
| T.T |
2.5mm |

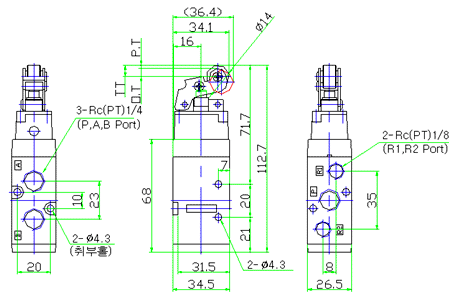

DM550-02R (滚轮杠杆型)
| F.O.F |
1.0kgf |
| P.T |
1.5mm |
| O.T |
1.5mm |
| T.T |
3mm |

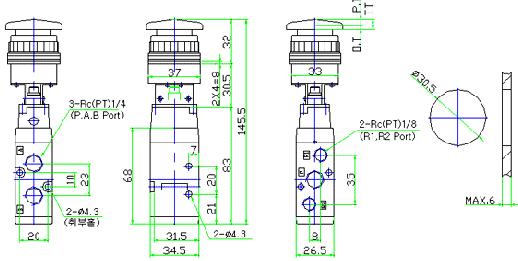

DM550-02E (按钮型/磨茹状)
| F.O.F |
1.5kgf |
| P.T |
4.5mm |
| O.T |
1.5mm |
| T.T |
6mm |
DM550-02P (按钮型/平型)
| F.O.F |
1.5kgf |
| P.T |
2.5mm |
| O.T |
1.5mm |
| T.T |
4mm |
DM550-02S (旋转选择型)
|
|
