首页 >> 方向控制阀 >> DS3000系列底座式气阀

	5五通电磁先导型/底座式 DS 3000系列体积小/重量轻流量大/ CV 0.9,16mm2 消耗功率低/1.8W(DC) 多种附着形式可供选择

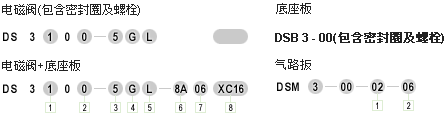

1 动作形式	1 → Single 2 → Double 3 → Closed Center 4 → Exhaust Center
2 阀体选择	0 → 标准 3 → 公共排气
3 电压	1→ AC110V(50/60Hz) 2→ AC220V(50/60Hz) 3→ AC120V(50/60Hz) 4→ AC240V(50/60Hz) 5→ DC24V 6→ DC12V 7→ DC6V 8→ AC24V(50/60Hz) 9→ 其它电压
4 接电方式	G → 直接出线方式 (导线长: 300mm) DZ → 带DIN型插座(带指示灯过压抑制器电路) N→ 带DIN型插座 (无插座)
5 手动操作	无记号→ Non-lock Push式 L→ Lock式 "L"型
6 接口口径	无记号→ 只阀自身(底座板) 8A→ Rc(PT)1/4(无底座板)
7 快速接头	无记号→ 无 06→ φ6 快速接头 08→ φ8 快速接头
8 系列	无记号→ 标准型 XC16→ 防铜离子型

位数	1 → 1位 6 → 6位 2 → 2位 7 → 7位 3 → 3位 8 → 8位 4 → 4位 9 → 9位 5 → 5位 10 → 10位 (11位以上，另请垂询)
2 快速接头	无记号→无 06→φ6 快速接头 08→φ8 快速接头

流体		空气
工作压力范围单位:Kgf/cm2(kpa)		2位	Single	1.5~9(150~900)
			Double	1~9(100~900)
		3位		1.5~9(150~900)
环境和流体温度(°C)		5~50
许用电压(%)		-15~+10
最大工作频率(次/秒)		2位		5
		3位		3
最小工作频率		1次/30日(以KS B6356为准)
润滑		无需要(加油时涡轮机油 1种 ISO VG32)
抗冲击/震动能力(G)		30/5(8.3~2000Hz)
防护等级		防尘
安装位置		自由
手动操作		Non-lock Push Type, Lock type"L"型
先导阀排气		Grommet,Din型 Terminnar
表现功率(VA)	AC	起动	50Hz	5.6
			60Hz	5.0
		正常	50Hz	3.4
			60Hz	2.3
消耗功率(W)	DC	无指示灯		1.8
		带指示灯		2.0
反应时间(ms)	2位	小于 30(kgf/cm2的气压为基准. KS 以KS B6356为准)
	3位	小于40(kgf/cm2的气压为基准. KS 以KS B6356为准)
有效过流面积		2位		16(0.9)
单位:mm2(CV值) (阀自身的有效过流面积)		3位	Closed Center	12.5(0.7)
			Exhausted Center	16(0.9)
