| 1 DV100系列 | 微型三通电磁阀 (宽度10mm) |
| 2 电压 | 5 : DC24V |
| 3 出线方式 | H:水平方向 V:垂直方向 |
| 4 指示灯过压保护电路 | 无记号 : 不带指示灯和保护电路(非标准) Z : 指示灯, 过压保护电路(标准) * 非标准件另行订做 |
| 5 任选 | 无记号 : 不带底座(非标准) M3 : 带底座 |
型式
| 型号 | 动作形式 | 口径 | 有效过流面积mm2(CV) |
| DV100-5(H.V)-** | 常闭 (NC) | M5X0.8 | 0.17(0.01) |
电磁线圈绝缘
| 绝缘种类 | 温度上升值 ℃ |
| A种 | 65 以下 |
| E种 | 80 以下 |
| B种 (标准类型) | 90 以下 |
| F种 | 115 以下 |
| H种 | 140 以下 |
※备注：绝缘种类定义按照 KSC4004 (电气、机器、绝缘种类)。
标准规格
| 使用流体 | 空气 | |
| 工作压力范围 | 1.5~7kgff/cm2{0.15~0.7MPa} | |
| 动作方式 | 常闭直动型 | |
| 环境和流体温度℃ | 5~50 | |
| 许容电压(%) | 额定电压的 -10~+10% | |
| 最大动作频率(C/S) | 10 | |
| 最小动作频率 | 1次 / 30天 (按照KS B 6356) | |
| 油润滑 | 不必要 (需要润滑时使用透平油 ISO VG32) | |
| 抗冲击/振动能力 G | 30/5以下 | |
| 保护 | 防振(按照IP 65 DIN40050) | |
| 安装位置 | 自由 | |
| 手动应急形式 | 无锁按钮型 | |
| 出线方式 | 水平、垂直型 | |
| 指示灯、过压保护电路 | 标准 | |
| 额定电压(V) | DC24 | |
| 有效过流面积 mm2 (Cv值) | 0.17(0.01)以上 | |
| 功率消耗(W) | DC | 1以下(带指示灯) |
| 反应时间 ms | 10以下 (5kg/cm2时) | |

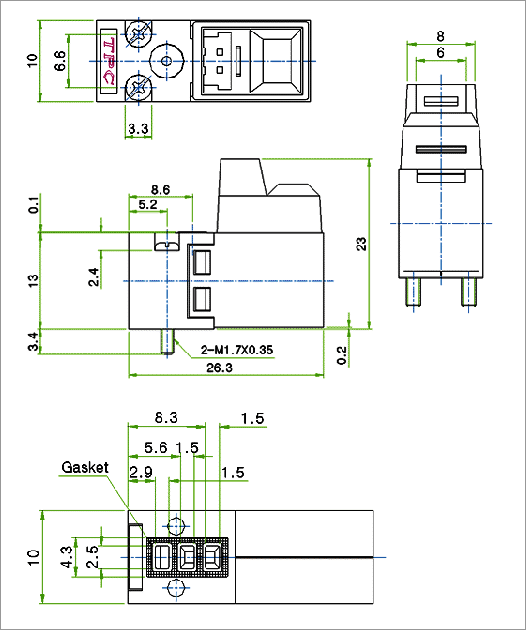

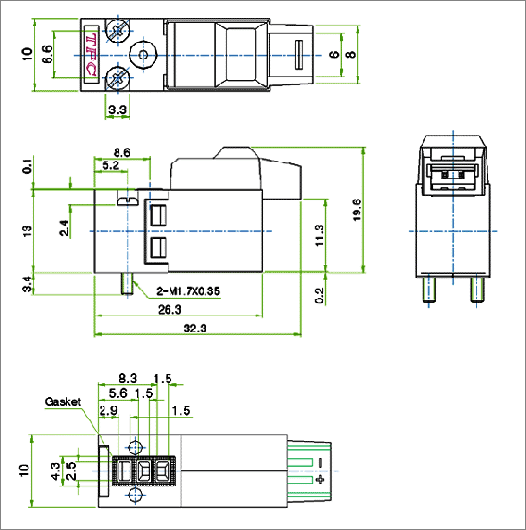

外形尺寸
 |
汇流板
 |
|
| 1 DV100系列用汇流板 | 微型三通电磁阀(10mm) |
| 2 气路板规格 | 40 : 底座安装型 |
| 3 位数 | 01 :1位 02 : 2位 03 : 3位 10 : 10位 |
外形尺寸(DVM1)
L : 尺寸表
| n | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
| L1 | 33.5 | 44 | 54.5 | 65 | 75.5 | 86 | 96.5 | 107 | 117.5 | 128 | 138.5 | 149 | 159.5 | 170 | 180.5 | 191 | 201.5 | 212 | 222.5 |
| L2 | 27.5 | 38 | 48.5 | 59 | 48.5 | 59 | 90.5 | 101 | 111.5 | 122 | 132.5 | 143 | 153.5 | 164 | 174.5 | 185 | 195.5 | 206 | 216.5 |
