| 1 小型气缸 | ※内置磁环, 橡胶缓冲 |
| 2 安装方式 | B:基本型 L:脚座型 F:前法兰型 D:双U型钩 |
| 3 缸径 | 6:6mm 10:10mm 16:16mm |
| 4 气缸标准行程(mm) | φ6:5,10,15,20,25,30,35, 40,45,50,60,75,100 φ10:5,10,15,20,25,30, 35,40,45,50,60,75, 100,125,150 φ16:5,10,15,20,25,30,35, 40,45,50,60,75,100, 125,150,175,200 |
| 5 后盖接口位置 | 无记号:φ6:- φ10,φ16:轴向的90°位置 R:φ6,φ10,φ16:轴向 |
| 6 制作规格 | 无记号:基本型 XC16:防铜离子型 |
| 7 磁性开关种类 | 舌簧磁性开关 环带安装 W5:D-W5 ※导线长度为0.5m(标准) |
| 8 磁性开关后缀符号 | 无记号:2件 S:1件 N:N件 |
标准规格
| 动作方式 | 双动单杆 | |
| 使用流体 | 空 气 | |
| 保证耐压力 | 10.5kgf/cm2{1.05Mpa} | |
| 最高使用压力 | 7.0kgf/cm2{0.7Mpa} | |
| 油润滑 | 不需要(无润滑) | |
| 螺纹公差 | KS2级 | |
| 行程公差 | +1.00 | |
| 活塞运动速度 | 50~750mm/s | |
| 最低使用压力 | φ6 | 1.2kgf/cm2{0.12Mpa} |
| φ10,φ16 | 0.6kgf/cm2{0.06Mpa} | |
| 环境和流体温度 | +5℃ ~ 60℃ | |
| 缓冲 | 橡胶缓冲(标准) | |
| 许容动能 | φ6 | 0.12kgf-cm |
| φ10 | 0.35kgf-cm | |
| φ16 | 0.9kgf-cm活塞速度 | |
标准行程表 EOE4D7
 |

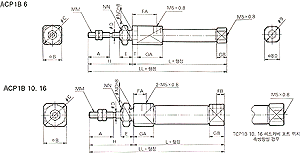

基本型(ACP1B)
| 缸径 | A | B | C | D | E | FA | FB | H | MM | GA | GB | ND h8 | NN | L | T | LL |
| 6 | 15 | 12/font> | 14 | 3 | 8 | 14.5 | - | 28 | M3×0.5 | 16 | 7 | 60-0.018 | M6×1.0 | 49 | 3 | 77 |
| 10 | 15 | 12 | 14 | 4 | 8 | 8 | 5 | 28 | M4×0.7 | 12.5 | 9.5 | 80-0.022 | M8×1.0 | 45 | - | 73 |
| 16 | 15 | 18 | 20 | 5 | 8 | 8 | 5 | 28 | M5×0.8 | 12.5 | 9.5 | 100-0.022 | M10×1.0 | 45 | - | 73 |
