首页 >> 气缸 >> AJ系列气缸
|
- 小型 夹紧气缸
- AJ_ACK1系列
- 强力磁界环境下也可使用
- 重量轻,体积小
- 无给油型,可分解
- 内部设有速度控制器
- 配管方向可任意选择
- 因使用了强力刮刀,无需波纹管
- 可安装3种磁性开关
- - 一般型(D-W5)
- - 强力磁界型(W2P, D-W□ )
|
1 执行器 |
|
2 磁性开关 |
无记号 : 内置一般磁环
(W2P, C73K用)
P : 内置高磁界磁环(P7*R用) |
3 宽 |
A : 16 +0.4/+0.2 |
4 缸径(mm) |
32 : ?32mm |
5 标准行程(mm) |
50,75,100,125,150
200,250,300 |
6 杆端 |
无记号 : 无
Y : 2件铰链接合 |
7 磁性开关种类 |
- 无记号 : 无磁性开关
- 带一般磁性开关
W5 : 带波段, 直接出线式
DC24V, AC100V, ON点灯
- 带抗强力磁界舌簧开关磁性开关
W6R : AC100V OFF点灯
W7R : DC24V, AC100V ON点灯
W2 : DC24V ON点灯
(固态开关磁性开关) |
8 导线长 |
L : 3m(C73K 包含)
Z : 5m(与C73K无关)
※ W5的情况下0.5m为标准 |
|
- 夹紧型气缸
- AJ系列
- 安装了抗强磁场型磁性开关
- 两种形式U型钩宽度可供选择(16.5mm, 19.5mm)
- 接管方向可选择
- 紧凑轻量设计
- 不需防尘罩,采用刮除器作为防尘、防凝装置
- 无需润滑
- 可拆卸
- 内置速度控制器
|
1 TANHAY |
|
2 安装磁性开关 |
无记号 : 无
G : 内置磁环 |
3 U型钩宽度 |
A : 16.5 +3.0/-0.3 mm
B : 19.5mm |
4 缸径(mm)-行程(mm) |
50 : 50,75,100,125,150
63 : 50,75,100,125,150 |
5 配件 |
无记号 : 无
I : 单肘节接头
Y : 单肘节接头 |
6 安装 |
B : 限位开关
D : 挡板安装
N : 杆端长度不同
19 : 脚座 |
7 磁性开关种类 |
无记号 : 无磁性开关
W3 : D-A54K
W2PL : 固态磁性开关 |
8 磁性开关后缀符号
开关数 |
无记号 : 2件
S : 1件
3 : 3件
n : n件 |
规格
型钩宽度 |
16.5mm |
AJA 系列 |
19.5mm |
AJB系列 |
使用流体 |
空 气 |
保证耐压力 |
15kgf/cm2{1.5MPa} |
最高使用压力 |
9.9kgf/cm2{990kPa} |
最低使用压力 |
0.5kgf/cm2{50kPa} |
环境和流体温度 |
5~60°C |
活塞运动速度 |
50~500mm/s |
缓冲 |
双套 |
油润滑 |
不必要 |
螺纹公差 |
KS2级 |
行程公差 |
+1.0/0 |
气缸限流器 |
内置 |
安装方式 |
※ 双U型钩(基本型) |
※ 安装双肘节接头销子、平垫圈
附件(任选)
配件名称 |
AJA系列 |
AJB系列 |
单肘节接头 |
TCKA40-17-101A |
TCKB40-17-102A |
双肘节接头(销子、平垫圈) |
TCKA40-18-206A |
TCKB40-18-207A |
限位开关 |
TCKM040-48-16070A |
配件 |
TCKM040-42-16070 |

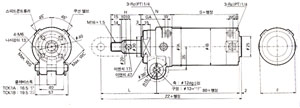

外形尺寸/AJ系列
缸径(mm) |
F |
GA |
GB |
※ H |
φIA |
φIB |
※ L |
N |
S |
W |
WC |
WS |
ZZ |
50 |
55 |
32 |
10 |
50 |
60 |
58 |
97 |
47 |
61 |
7 |
38 |
39 |
194 |
63 |
69 |
34 |
12 |
50 |
74 |
72 |
97 |
47 |
61 |
5.5 |
44 |
45 |
194 |
※ 除了标准型以外,H.L尺寸也可以制作。
N(准基本型)
符号 |
H |
L |
ZZ |
|
50 |
75 |
100 |
125 |
150 |
50 |
75 |
100 |
125 |
150 |
50 |
75 |
100 |
125 |
150 |
50mm |
52 |
62 |
70 |
83 |
83 |
97 |
107 |
115 |
128 |
128 |
194 |
204 |
212 |
225 |
225 |
63mm |
52 |
62 |
70 |
83 |
83 |
97 |
107 |
115 |
128 |
128 |
194 |
204 |
212 |
225 |
225 |
|
|
