| 1 TANHAY | |
| 2 U型钩宽度 | A : 16.5mm B : 19.5mm |
| 3 缸径(mm)-行程(mm) | 50 : 50,75,100,125,150 63 : 50,75,100,125,150 |
| 4 配件 | 无记号 : 无 I : 单肘节接头 Y : 双肘节接头 |
| 5 后缀符号 | B : 限位开关 D : 挡板安装 N : 杆端长度不同 19 : 脚座 |
| 6 磁性开关种类 | 无记号 : 无磁性开关 W6 : W6 W7 : W7 |
| 7 磁性开关导线长度 | L : 3m Z : 5m |
规格
| U型钩宽度 | 16.5mm | AJMA 系列 |
| 19.5mm | AJMB系列 | |
| 使用流体 | 空 气 | |
| 保证耐压力 | 15kgf/cm2{15MPa} | |
| 最高使用压力 | 9.9kgf/cm2{990kPa} | |
| 最低使用压力 | 0.5kgf/cm2{50kPa} | |
| 环境和流体温度 | 5~60°C | |
| 活塞运动速度 | 50~500mm/s | |
| 缓冲 | 双套 | |
| 油润滑 | 不必要 | |
| 螺纹公差 | KS2级 | |
| 行程公差 | +1.0/0 | |
| 气缸限流器 | 内置 | |
| 安装方式 | ※ 双U型钩(基本型) | |
※ 带双肘节接头销子、平垫圈
磁性开关规格
| 开关型号 | W6 | W7 | |
| 开关种类 | 舌簧开关 | ||
| 电压 | AC100V | DC24V | AC100V |
| 电流消耗范围 | 20mA | 5~40mA | 5~20mA |
| 内部电压降 | 0V | Max. 2.4V | |
| 泄露电流 | Max. 1.8mA | 0 | |
| 反应时间 | 1.2mS | ||
| 指示灯 | 断开时灯亮(红色发光二极管) | 接通时灯亮(红色发光二极管) | |
| 极性 | 无 | 有 | |
| 导线种类 | 防油乙烯基橡皮绝缘软线 0.75mm2 x 2(ROVV) | ||
| 导线长度 | 0.5m . (3m) . (5m) | ||
| 环境温度范围 | 5~60°C | ||
| 绝缘电阻 | DC500V上50M&Ω 以上 | ||
| 用途 | 程度控制器，继电器 | ||
磁性开关型号
| 磁性开关型号 | 零件号 | |
| φ50 | φ63 | |
| W6,W7 | TBAP1-063 | |

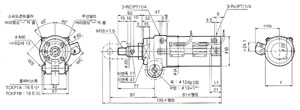

外形尺寸
 |
N(准基本型)
| 缸径 | F | φIA | φIB | WC | WS | Hs |
| φ50 | 55 | 60 | 58 | 38 | 39 | 49 |
| φ63 | 69 | 74 | 72 | 44 | 45 | 54.5 |
