 首页 >> 气缸 >> AX系列气缸
AX_1
  • 基本型/单动:弹簧缩回·弹簧压出
  • AX系列
  • 可以高速运转
  • 减少了活塞杆的下沉
  • 使用寿命增加了1.5倍以上
  • 紧凑轻量化设计
  • 耐尘性能优良
  • 安装方便
  • 安装精度高
AX_2
1 小型气缸(单动:弹簧缩回·弹簧压出) ※基本型内置磁环
2 安装方式 B:基本型
L:脚座型
F:前法兰型
G:后法兰型
C:单U型钩
D:双U型钩
T:后轴耳
U:前轴耳
E:整体U型钩
BZ:凸台切除基本型
FZ:凸台切除法兰型
UZ:凸台切除轴耳型
3 缸径 20:20mm
25:25mm
32:32mm
40:40mm
4 气缸标准行程(mm) 请参阅标准行程表
5 动作方式 S:单动弹簧缩回
T:单动弹簧压出
※弹簧缩回: 靠气压向后，靠弹簧缩回
弹簧压出: 靠气压向前，靠弹簧压出
6 磁性开关种类 舌簧磁性开关
环带安装(直接出线)
W5:D-W5
※导线长度为0.5m(标准)。
若为3m则添加L
例)W5:D-W5
7 磁性开关后缀符号 舌簧 磁性开关
无记号:2件
S:1件
n:n件
8 系列 无记号:基本型
XC16:防铜离子型

标准规格

动作方式 单动:弹簧缩回 单动:弹簧压出
使用流体 空 气
最大供应压力 15kgf/cm2{1,500kPa}
最高使用压力 9.9kgf/cm2{990kPa}
最低使用压力 1.8kgf/cm2{180kPa} 2.3kgf/cm2{230kPa}
环境和流体温度 -10~+70°C
油润滑 不需要(无润滑)
螺纹公差 KS 2级
行程公差 +1.40

安装方式及附件

附件/安装方式 标准件 规格
安装螺母 杆端螺母 U型钩销 单肘节接头 双肘节接头
基本型 ●(1?) ● - ● ●
脚座型 ●(2) ● - ● ●
前法兰型 ●(1) ● - ● ●
后法兰型 ●(1) ● - ● ●
整体U型钩 - ● - ● ●
单U型钩 - ● - ● ●
双U型钩 - ● ● ● ●
后轴耳 ●(1) ● - ● ●
前轴耳 ●(1) ● - ● ●
凸台切除基本型 ●(1) ● - ● ●
凸台切除法兰型 ●(1) ● - ● ●
凸台切除轴耳型 ●(1) ● - ● ●
备注 带销

准行程表

缸径 标准行程(mm)
20 25,50,75,100,125,150
25 25,50,75,100,125,150
32 25,50,75,100,125,150,200
40 25,50,75,100,125,150,200,250

适用磁性开关

安装磁性开关 适用气缸缸径(mm) 舌簧磁性开关
直接出线
环带安装 6,10,16 D-C7□K型

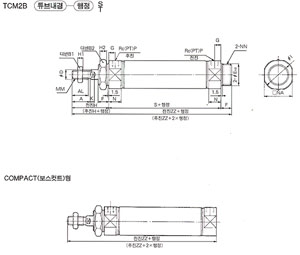

AX_3

基本型(TCP1B)

缸径 A AL B1 B2 D E F G H H1 H2 I K MM
20 18 15.5 13 26 8 200-0.033 13 8 41 5 8 27 5 M8X1.25
25 22 19.5 17 32 10 260-0.033 13 8 45 6 8 33 5.5 M10X1.25
32 22 19.5 17 32 12 260-0.033 13 8 45 6 8 37.5 5.5 M10X1.25
40 24 21 22 41 14 320-0.033 16 11 50 8 10 46.5 7 M4X1.5

缸径 N NA NN P
20 15 24 M20X1.5 1/8
25 15 30 M20X1.5 1/8
32 15 34.5 M26X1.5 1/8
40 21.5 42.5 M32X2 1/4

各行程尺寸表

行程 1~50 51~100 101~150 151~200 201~250
符号 S ZZ S ZZ S ZZ S ZZ S ZZ
缸径 20 87 141 111 166 137 191 - - - -
25 87 145 112 170 137 195 - - - -
32 89 147 114 172 139 197 164 222 - -
40 113 179 138 204 163 229 188 254 213 279

凸台切除

行程 1~50 51~100 101~150 151~200 201~250
符号 ZZ ZZ ZZ ZZ ZZ
缸径 20 128 153 178 - -
25 132 157 182 - -
32 134 159 184 209 -
40 163 188 213 238 263
