首页 >> 气缸 >> TCRL系列气缸

无杆气缸
TCRL系列
高强性,使用寿命长
设有气泄露
方便维护
多种缸径
可对应低速成及高速(100~2,000mm/sec)

1 TANHAY无杆气缸	(内置磁环)
2 导轨种类	A : 内部导轨 B : 外部导轨
3 缸径	16 : 16mm 20 : 20mm 25 : 25mm 32 : 32mm 40 : 40mm 50 : 50mm 63 : 63mm 80 : 80mm
4 行程	最大行程 5,000mm
5 磁性开关种类	无记号 : 无开关 S2 : 舌簧磁性开关(DC10V ~ AC220V 兼用)
6 磁性开关后缀符号	无记号 : 2件 S : 1件 n : n件
7 任选件	无记号 : 无 F : Foot mount(2件) C : Center support(2件EA) UF : Carriage bracket front(1件) UR : Carriage bracket rear (1件) s : Swinging bridge 注1) Carriage bracket Front : arm在接口面 Rear : arm在接口对面注2) 任选件UF和 UR不能组合于C。注3) 任选件S只能附着于TCRLA。
8 任选件后缀符号	无记号 : 1 件 2 : 2 件 n : n件
9 组合多数任选件时，添加的任选件记在①里, 任选件后缀符号记在 ②。

标准规格

缸径	φ16	φ20	φ25~80
动作方式	双动型
使用流体	空气
工作压力范围	0.15~1MPa {1.5~10kgf/cm2}	0.1~1MPa {1~10kgf/cm2}
环境温度	-5~60°
活塞运动速度	150~2,000mm/s		100~2,000mm/s
缓冲	可变形缓冲
开关用磁环	内置
安装方式	基本型

注) 在1.5°C以下的低温中使用时请用通过空气干燥器的干燥空气。

最大行程与行程公差(单位:mm)

缸径	最大行程		行程公差
		500以下	501~1250	1251以上
φ16	5,000	+1.5 0	+1.5 0	+2.8 0
φ20
φ25
φ32		+2.0 0	+3.2 0	+4.0 0
φ40
φ50
φ63		+2.5 0	+4.0 0	+5.0 0
φ80

注) 行程以1mm为单位制作。

外形尺寸

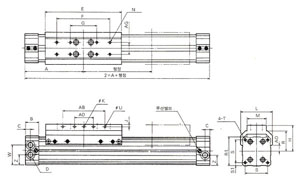

TCRLA(内部导轨) (单位:mm)

尺寸表#1(单位:mm)

缸径	A	AB	AC	AD	AE	AG	B	C	D	E	F	G	J	K	M
φ16	62.5	-	8.5	-	39.5	8	17.5	8	M5	80	60	-	2.5	φ3 G7	18
φ20	85	-	14	-	54	18	23	8	G1/8	110	80	40	3.5	φ4.2H9	27
φ25	100	-	12	-	60	20	23	14.5	G1/8	130	90	45	-	□ 4.5	32
φ32	120	-	16	-	76	25	27	10.5	G1/4	160	120	60	-	□ 6	45
φ40	150	-	15	-	90	25	30	11.5	G1/4	215	160	80	-	□ 6	45
φ50	180	-	20	-	110	25	35	14	G3/8	250	190	95	-	□ 8	50
φ63	215	-	20	-	125	25	40	17	G1/2	320	240	120	-	□ 8	50
φ80	260	240	24	120	154	25	45	17	G1/2	390	300	150	9	φ12G7	50

尺寸表#2(单位:mm)

缸径	N	O	O1	P	R	R1	S	S1	T	U	W	Z
φ16	M3 深 4	25	26	12	27	31	16	5.5	M3 深 4	-	-	16.3
φ20	M5 深 12	32	32	18.5	40	40	32	4	M5 深 12	-	-	21.5
φ25	M5 深 7	40	41	16	48	48	37	5.5	M5 深 13	-	33	17
φ32	M5 深 8	52	52	20	60	60	47	6.5	M6 深 15	-	40	20
φ40	M6 深 8	65	65	20	75	75	58	8.5	M8 深 20	-	50	25
φ50	M8 深 11	80	80	25	90	90	70	10	M8 深 25	-	60	30
φ63	M8 深 11	95	95	25	105	105	84	10.5	M10 深 25	-	70	35
φ80	M10 深 15	120	120	29	130	130	100	15	M12 深 25	11	90	40

外形尺寸

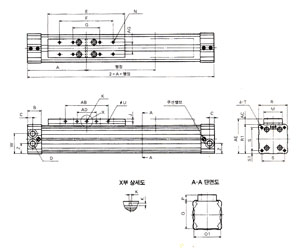

TCRLB(内部导轨) (单位:mm)

尺寸表#1(单位:mm)

缸径	A	AB	AD	AG	AO	B	C	D	E	F	G	H	J	K	L
φ16	62.5	-	-	8	7.5	17.5	8	M5	80	60	-	24.5	-	-	31
φ20	85	60	-	18	6.5	23	8	G1/8	110	80	40	39	7.5	φ5.5	42
φ25	100	70	-	20	9.5	23	14.5	G1/8	130	90	45	43.5	5	φ5.5	52
φ32	120	90	-	25	15.5	27	10.5	G1/4	160	120	60	52	5	φ5.5	64
φ40	150	120	-	25	16.5	30	11.5	G1/4	215	160	80	60	5	φ6.6	79
φ50	180	160	-	25	24	35	14	G3/8	250	190	95	72	6.5	φ9	92
φ63	215	190	-	25	25.5	40	17	G1/2	320	240	120	84.5	7.5	φ9	110
φ80	260	240	120	25	38	45	17	G1/2	390	300	150	100	10	φ12 G7	130

尺寸表#2(单位:mm)

缸径	M	N	R	R1	S	S1	T	U	W	Z
φ16	18	M3 深 5	18.5	31	16	5.5	M3 深 5	-	-	16.3
φ20	27	M5 深 12	24	40	32	4	M5 深 12	2-φ5.5	-	21.5
φ25	32	M5 深 12	34	48	37	5.5	M5 深 13	2-φ5.5	33	17
φ32	45	M5 深 12	42.5	60	47	6.5	M6 深 15	2-φ5.5	40	20
φ40	45	M6 深 12	49.5	75	58	8.5	M8 深 20	2-φ6.6	50	25
φ50	50	M8 深 17	58.5	90	70	10	M8 深 25	2-φ9	60	30
φ63	50	M8 深 20	68	105	84	10.5	M10 深 25	2-φ9	70	35
φ80	50	M10 深 25	81	130	100	15	M12 深 25	4-φ11	90	40

任选件外形尺寸 (单位:mm)

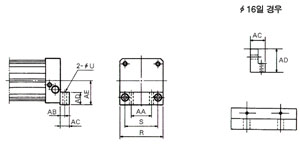

Foot mount(单位mm)

缸径	型号	AA	AB	AC	AD	AE	R	S	U
φ16	TCRL16-21	16	10	15	15	16	27	16	5.5
φ20	TCRL20-21	17	5	10	10	21.5	40	32	5.5
φ25	TCRL25-21	18	7	15	13.5	24(26.5)	48	37	7
φ32	TCRL32-21	26	11	22	16.5	30.5(33)	60	47	9
φ40	TCRL40-21	30	11	22	19.5	37.5(40.5)	75	58	9
φ50	TCRL50-21	42	12	25	24	45(49)	90	70	11
φ63	TCRL63-21	48	13	25	27.5	54(57.5)	105	84	13
φ80	TCRL80-21	64	12.5	25	35	70(65)	130	100	14

注) 括号内的尺寸为foot mount以反方向安装时的尺寸。

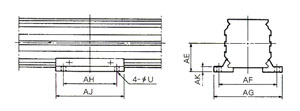

Center support (单位:mm)

缸径	型号	AE	AF	AG	AH	AJ	AK	U
φ16	TCRL16-32	16	40	50	20	30	3.5	5.5
φ20	TCRL20-32	21.5	52	62	45	60	4.5	5.5
φ25	TCRL25-32	24	60	72	60	80	5.5	6.6
φ32	TCRL32-32	30.5	76	92	70	100	6.5	9
φ40	TCRL40-32	37.5	92	108	90	120	7.5	9
φ50	TCRL50-32	45	110	128	110	140	7.5	11
φ63	TCRL63-32	54	132	154	120	160	9	13
φ80	TCRL80-32	70	155	180	140	180	12	14

任选件外形尺寸

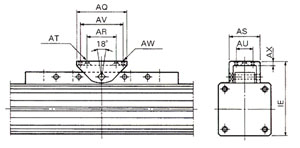

Swinging bridge (单位:mm)

缸径	型号	AQ	AR	AS	AT	AU	AV	AW	AX	IE
φ16	TCRL16-37	40	-	26	-	12	30	M4	4	48+4
φ20	TCRL20-37	50	35	38	DIN74-Bm5	20	40	M5	5	65.5+5
φ25	TCRL25-37	60	40	44	DIN74-Bm5	20	45	M5	5	70+5
φ32	TCRL32-37	80	50	59	DIN74-Bm6	30	60	M6	5.5	88.5+5
φ40	TCRL40-37	80	50	59	DIN75-Bm6	30	60	M6	5.5	102.5+5
φ50	TCRL50-37	100	60	65	DIN74-Bm8	40	80	M8	6.5	124+5
φ63	TCRL63-37	100	60	65	DIN74-Bm8	40	80	M8	6.5	139+5
φ80	TCRL80-37	100	60	65	DIN74-Bm8	40	80	M8	6.5	168.5+5

(注) AT的 DIN 74-Bm 5, 6, 8相当于 KS小螺丝 M5, M6, M8。

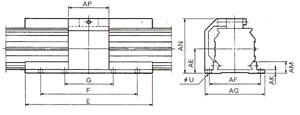

Carriage bracket (单位:mm)

缸径	型号	AE	AF	AG	AK	AM	AN	AP	E	F	G	U
φ16	TCRL16-34	16	40	50	3.5	8.5	40.5	30	80	60	-	5.5
φ20	TCRL20-34	21.5	52	62	5.5	14.5	56	36	110	80	40	5.5
φ25	TCRL25-34	26.5	62	75	5.5	17.5	62.5	45	130	90	45	6.6
φ32	TCRL32-34	33	78	92	6.5	18	79	55	160	120	60	9
φ40	TCRL40-34	40.5	94	112	7.5	24	93	65	215	160	80	9
φ50	TCRL50-34	49	112	132	8	25	114	75	250	190	95	11
φ63	TCRL63-34	57.5	132	150	10	32	130	90	320	240	120	13
φ80	TCRL80-34	70	155	180	10	32	159	100	390	300	150	14

(注) 使用G尺寸时请注意Arm bracket的妨碍。
